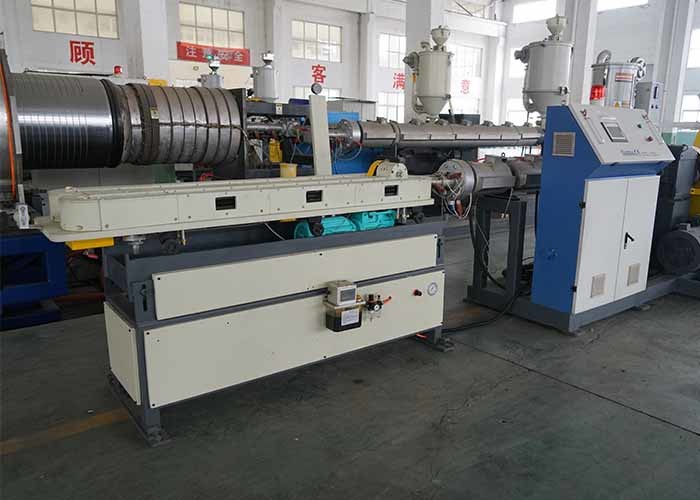

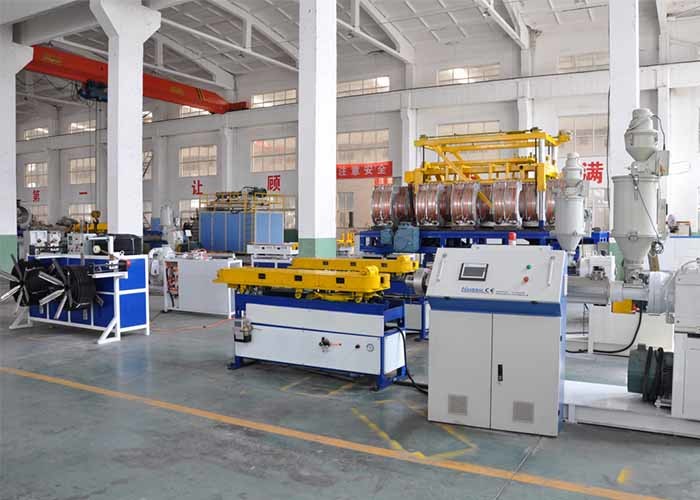

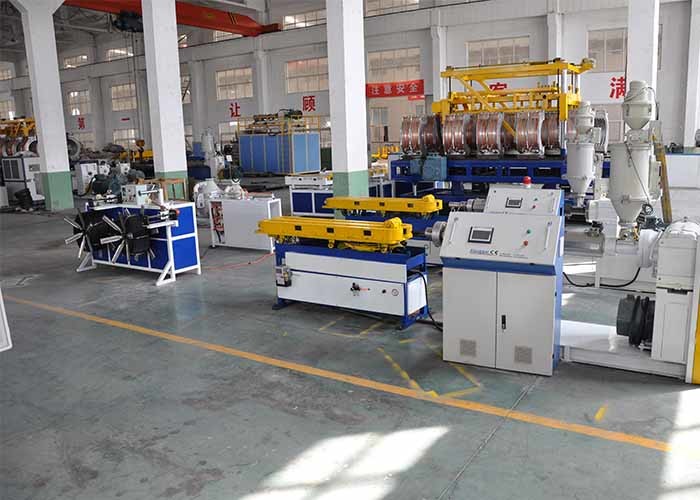

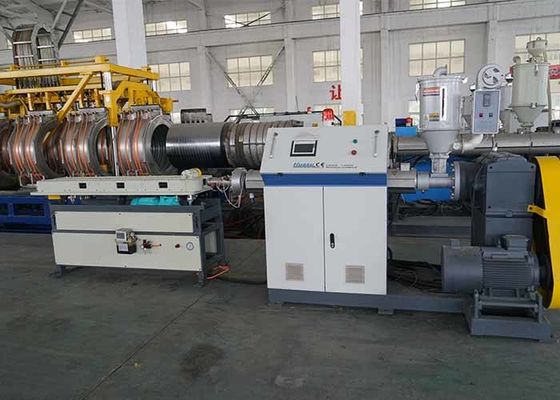

80kg/Hは高速単一の壁を波形を付けた管ラインSBG-50 22kwモーターを出力した

概説

• 顧客からの特別な要求:
• Specialism:
• プロダクト:
  • 適用:電気行ない、水排水
  • 管長さ:顧客の照会の一致
  • 推薦された原料:
  • リストおよび圧力等級を配管しなさい:

いいえ。	内部直径（mm）	外径（mm）	注目
1		16
2		23



環境の状態



位置	研修会
電源	危ない区域無し、力停止区域無し
湿気の程度	≤95%
温度	0-36℃



仕事の状態



力	380V/3phase/50HZ
総力	25kw
冷水	水のリサイクル。≤20℃、≥0.3Mpa、~0.5T/h
圧縮空気	0.3m3/min、>0.5Mpa
ライン次元	6.5m/1.5m/1.5m



主要な技術的な性能



押出機	モーター	最大出力	ノート
SJ55/30	22kw	80kg/h



1. 射出能力は材料および操作の状態と変わる。

2. 回線速度:厚さに従って、管のstanderおよび操作の状態。

3. 操作の方向:右から左へ。

4. ラインの色:HUASUの標準的な色。

5. 修正の将来顧客が知らせられなければあればラインの指定を改善する権利は残る。



機器構成



いいえ。	名前及びモデル		量
1.0	単一ねじ押出機SJ-55/30		1セット
2.0	型	死ぬ頭部及び型はブロック（16mm、23mm）	2セット
3.0	機械の形成		1セット
4.0	ウィンド マシーン		1セット
5.0	PLCの制御システム		1セット



詳しい技術情報



1.0 Single-Screw押出機SJ-55/30

--ねじHV>740のねじ硬度

--バレルHV>940のバレルの硬度

--物質的な38CrMoAlA窒化の処理

--バレルの窒化0.5の深さ--0.7mm

--ねじ窒化0.4-0.6mmの深さ

--ねじ55mmの直径

--L:Dの30:1

Heating&の冷却

--バレルの暖房の地帯3 zones×4kw

--バレルの冷却地帯3 zones×0.06kw

--ヘッド熱する地帯2zonesは死ぬ

運転

--ドライブ力22kw

--周波数変換日立、日本

--車輪箱堅いギヤ表面



2.0型

2.1頭部は死ぬ

--指定φ16、φ23mm

--物質的な40Cr

--熱するループ ステンレス鋼

2.2型のブロック

--指定φ16、φ23mm

--量70組

--型のブロックの全長70×56.55 = 4071.6mm

--冷却のタイプ水冷



3.0機械を形作ること

--基礎水冷を冷却する型板

--型板の物質的な鋳鉄プロセス

--伝達タイプ トラック伝達

--型の完了の長さ1310mm

--減速箱のウォーム ホイール、ウォーム ホイールの減速箱1はセット

ギヤ車輪の減速箱1のセット

--最高。速度21 m/min

--ドライブ力3kwモーター周波数変換

--タイプ影響を数えるメートル



4.0自動ウィンド マシーン

--Toqueモーターの運転

--巻く版inner220*outer600*width260mm

--最高。長さ50m/r



5.0 PLCの制御システム

--電気部品はSiemensを使用する

--PLC Siemens
