260kg/H共通の単一の壁の波形の管の放出ラインは機械を形作る管を波形を付けた

• 機械を形作る波形を付けられた管は構造を閉め、私達はまた真空の形成を提供してもいい。 閉鎖したのおよび完全にトンネルの型移動をあちこちに形作る。トンネルを形作ることは水の冷却によってサンドイッチ設計および型をforcely冷却すること行う。形成のストリップは炭化物の鋼鉄から成っている、従って防蝕である。

  Single-wall波形の管機械は山東Huasuによって発達した。それはプロダクトの水循環の冷却し、高速鋳造物、波形、滑らかな内部および外の管の壁を保障する空冷を実現するためにモジュールおよび型板を動かすようにギヤを採用する。これらの波形の管はワイヤー水路の管で特に使用される。

  単一の壁の波形の管は自動ワイヤーの分野、電気糸渡る管、工作機械、ランプの保護管の回路で広く利用されて、ランタンは、エアコンおよび洗濯機の管、等ワイヤーで縛る。

• 生産ラインリスト

いいえ。	名前及びモデル		量
01	単一ねじ押出機SJ90x30		1セット
02	型	50mmはヘッド型のブロック死ぬ	7セット
		63mmはヘッド型のブロック死ぬ
		75mmはヘッド型のブロック死ぬ
		90mmはヘッド型のブロック死ぬ
		110mmはヘッド型のブロック死ぬ
		160mmはヘッド型のブロック死ぬ
		200mmはヘッド型のブロック死ぬ
03	形作機械SBCJ-200		1セット
04	打抜き機STG-200		1セット
05	ブラケットの転覆		1セット
06	PLCの制御システム		1セット



• 詳しい技術情報

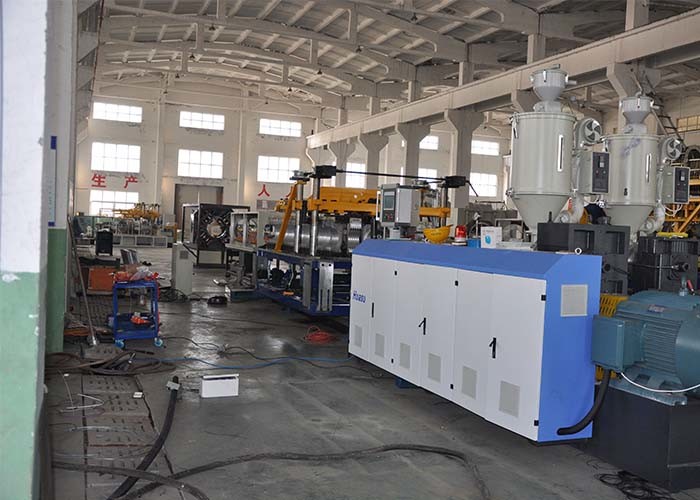

1.0単一ねじ押出機SJ 90x30

--ねじHV>740のバレルねじ硬度

--バレルHV>940の物質的な38CrMoAlA硬度

--窒化の処理

--バレルの窒化0.4の深さ--0.7mm

--ねじ窒化0.3-0.6mmの深さ

--ねじ90mmの直径

--L:D 30の︰ 1



Heating&の冷却

--バレルの暖房の地帯5の地帯x 4.5kw

--バレルの冷却地帯5の地帯x 0.18kw

--23kwを熱するバレルの力

運転

--ACモーター150-1500 r.p.m 75kw

--コンバーター富士

--車輪箱ギヤ運転

--ギヤ物質的な20CrMnTi

--ギヤ タイプ螺旋形ギヤ

--最高。出力260kg/h

1.1自動供給システム

--自動ドライヤー1pcs

--物質的な自動ローダー1pcs



2.0型

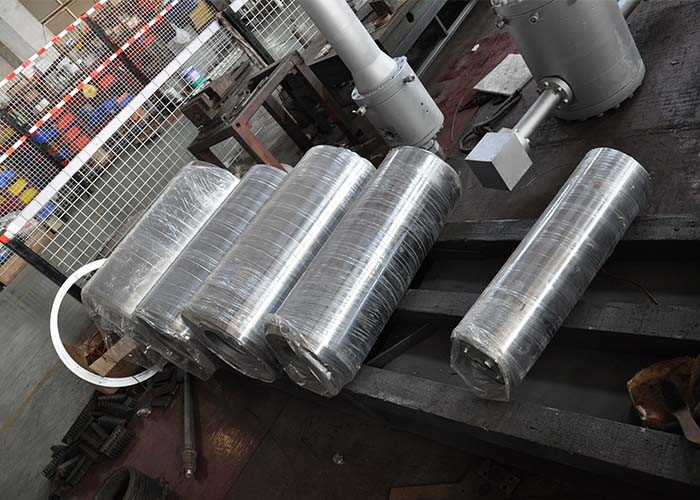

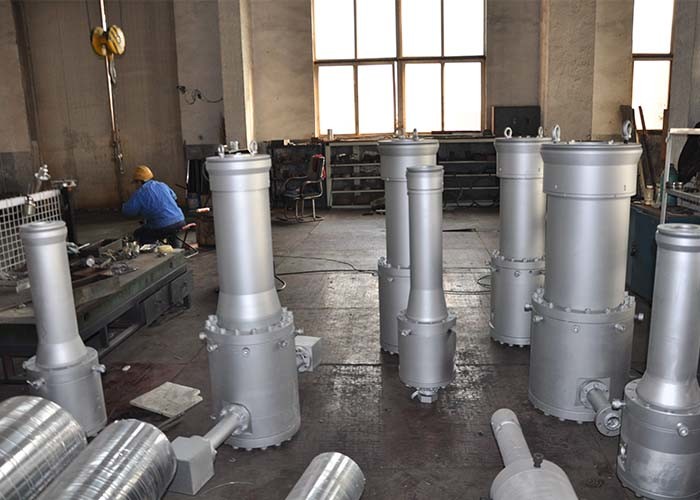

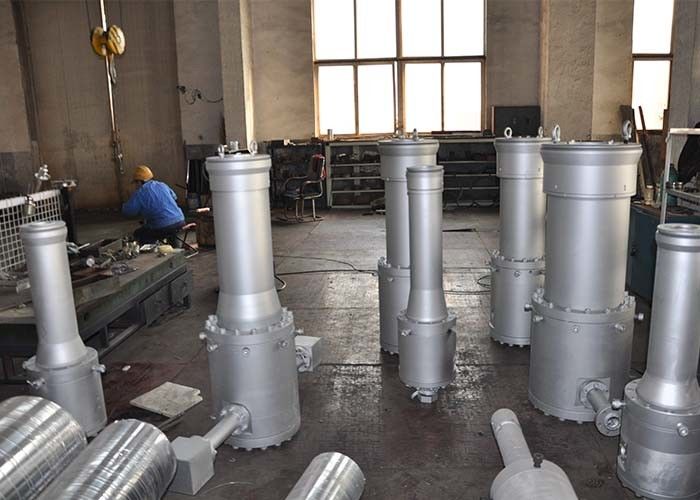

2.1頭部は死ぬ

--指定:Φ50、Φ63、Φ75、Φ90、Φ110、Φ160、Φ200mm

--構造の螺線形は死ぬ

--物質的な40 Crの窒化及び癒やすこと

2.2型のブロック

--物質的な良質のアルミ合金

--量35組

--冷却のタイプ空冷

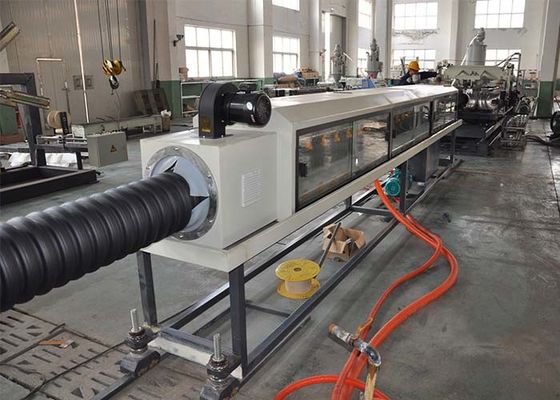

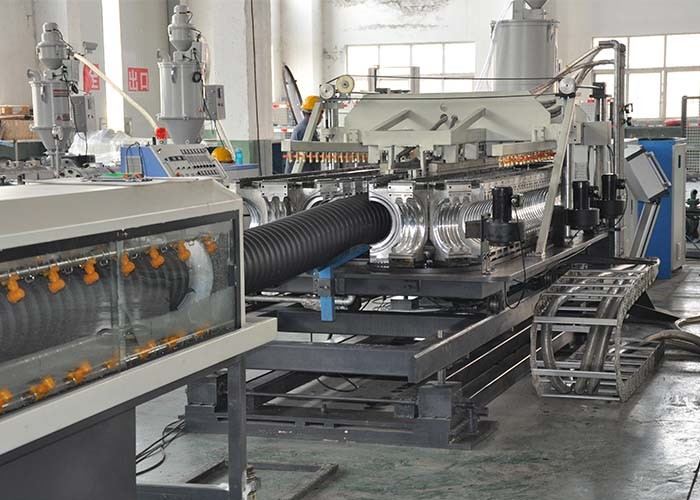

3.0形作機械SBCJ-200

--モジュールの鎖の長さ4620のmm

--量のモジュール35の組（アルミニウム型）

--インバーター1pcs

--上及び下の同相ドライブ モーター3.7kw

--冷却モード空冷

--モジュールの冷却チャネル1.8MPaの圧力

--中央高さ（mm） 1050mm （調節可能）

--モジュールΦ 50、Φ 63、Φ 75、Φ 90、Φ 110、Φ 160、Φ 200のmm

--システム1セットの自動注油

--冷水の温度8-20℃

--最高。使用水量1.5 cum/h

--最高。横の調節±50 mm

--最高。直立した調節100つのmm

--機械3000kgの重量



4.0打抜き機STG-200

--管の直径ID Φ50-Φ200mm

--シリンダーによる「半分の」クランプを締め金で止めること

--空気締め金で止めること

--固定長の切断:機械を形作ることは管の長さを数え、切断順序を与える。



5.0ブラケットを転覆させること

--長さ6000mm



6.0 PLCの制御システム

--温度調整

--接触器（Siemens）

--英国メニュー

--人間機械インターフェイス10.4 1set （Siemens）

--新しい世代PLCシステム1set （Siemens）

--タッチ画面、マン・マシン ダイアログ
