PEのPEに固体壁の管を作るための放出ラインそして機械を作る明白な壁の管

概説

• 顧客からの特別な要求:
• プロダクト:
  • 適用:の換気、排水通ること
  • 管長さ:顧客の照会の一致
  • 推薦された原料:PEのための新しい材料
  • リストおよび圧力等級を配管しなさい:

直径（mm）	20	25	32	40	50	63
圧力等級



• 環境の状態



位置	研修会
電源	危ない区域無し、力停止区域無し
湿気の程度	≤95%
温度	0-36℃



• 仕事の状態



力	380ボルトX 50 Hz X 3段階（顧客の要求に従って）
総力	140kwのエネルギー消費は85kwについてある
冷水	水のリサイクル。≤20℃、≥0.3Mpaの~15Mの³ /h
圧縮空気	0.3m3/min、>1.2Mpa
輪郭次元	42m×2.2m×2.5m



• 主要な技術的な性能



押出機	モーター	最高。出力	ノート
SJ65/33	75kw	220kg/h	管のための放出
SJ30/25	2.2kw	10kg/h	印のための放出



1. 射出能力は材料および操作の状態と変わる。

2. 回線速度:厚さに従って、管の標準および操作の状態。

3. 操作の方向:右から左へ。

4. ラインの色:HUASUの標準的な色。

5. 修正の将来顧客が知らせられなければあればラインの指定を改善する権利は残る。





詳しい技術情報

いいえ	名前	モデル	Qty	注目
1.0	単一ねじ押出機	SJ65×33	1セット	管のための放出
	単一ねじ押出機	SJ30×25	1セット	印のための放出
2.0	型		1セット
3.0	真空の口径測定の水冷タンク	SGZL-63	1セット	3000mm
	真空の口径測定の水冷タンク	SGZL-63	1セット	6000mm
4.0	スプレーの水漕	SGPL-63	2セット

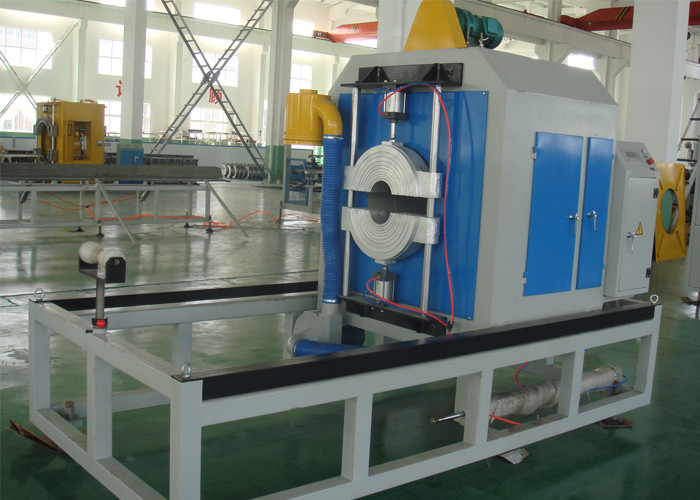

5.0	運搬量機械	SDQ-63	1セット
6.0	打抜き機	SGQG-63	1セット
7.0	転覆ブラケット		1セット
8.0	制御システム		1セット



1.1単一ねじ押出機SJ30×25

--ねじHV>740のねじ硬度

--バレルHV>940のバレルの硬度

--物質的な38CrMoALAの窒化の処理

--バレルの窒化の深さ0.5~0.7mm

--ねじ窒化の深さ0.4~0.6mm

--water-cooled強制供給を用いる細長かったバレル

--ねじ直径30mm

--L:Dの25:1

熱すること及び冷却

--バレルの暖房の地帯3の地帯の× 1kw

--バレル力3kw

運転

--ACモーター2.2kw

--減力剤の惑星の円形の減力剤

--ホッパー物質的なステンレス鋼のホッパー



2.0型

--指定Φ20-63mm

--構造の螺線形の割れた構造の設計

--物質的な40 Crの鍛造材および和らげる処置

--加熱法のステンレス鋼の熱するリング

--熱する力12kw

2.1死んだり/中心/サイズ分けの袖は

--水フィルムのサイジングの袖

--物質的な銅

--指定Φ20、Φ25、Φ32、Φ40、Φ50、Φ63

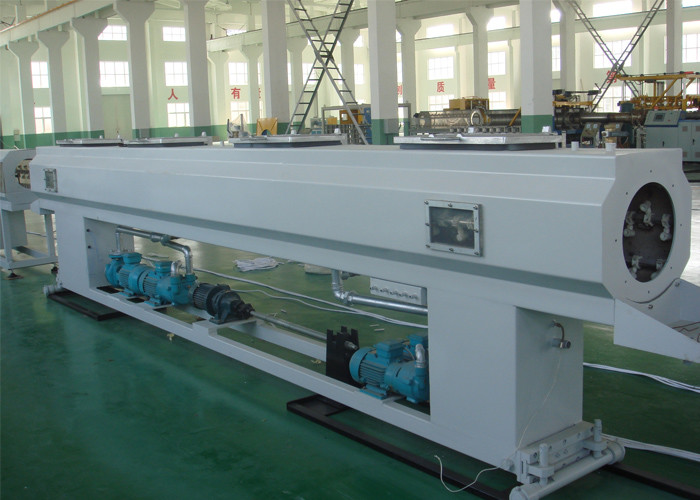

3.0真空の口径測定のSGZL-63水冷

--適当な管の範囲Φ20-63mm

--キャビネットの物質的なステンレス鋼の版のスプレー式塗料

--真空箱の長さ3000mm

--真空ポンプ3KW

--水ポンプ2.2KW

--最高の真空-0.06MPa

--ステンレス鋼 フィルター

--管4のPCのステンレス鋼に吹きかけなさい

--ノズルのABS

--水温および水位の自動制御システム

--電気制御箱の掛かるタイプ

--三次元調節可能なキャビネット

--進むことおよび後方モーター0.75KW

--高さ、横の手動制御

--箱900mmの前部そして背部動きの間隔

--箱±50mmの左右の調節の間隔

--箱±50mmの調節の間隔の上下

--絵画が付いている地上の柵の正方形の鋼管

3.1真空の口径測定のSGZL-63水冷

--適当な管の範囲Φ20-63mm

--キャビネットの物質的なステンレス鋼の版のスプレー式塗料

--真空箱の長さ6000mm

--真空ポンプ4KW

--水ポンプ4KW

--最高の真空-0.06MPa

--ステンレス鋼 フィルター

--管4のPCのステンレス鋼に吹きかけなさい

--ノズルのABS

--水温および水位の自動制御システム

--電気制御箱の掛かるタイプ

--キャビネットの高さは左から右へ調節することができる

--箱±50mmの調節の間隔の上下



4.0スプレーの水漕SGPL-63

--タンク ボディ ステンレス鋼

--水ポンプ4KW

--長さ6000mm

--噴霧の管ステンレス鋼4部分の

--ノズルのABS

--調節可能な高さ

--箱±50mmの調節の間隔の上下



5.0運搬量機械SDQ-63

--タイプ　　2つのpedrails

--ゴム製 ブロック材料の柔らかい伸縮性があるV形ゴム製 ブロック

--空気管の形態を締め金で止める

--管の長さを締め金で止めること　　　2200mm

--ドライブ モーター力　　　　　　　3kw周波数変換の速度の規則

--張力を（最高）強く引くこと。　　　　　3KN

--速度を強く引くこと　　　　　　　　　　3-30m/min

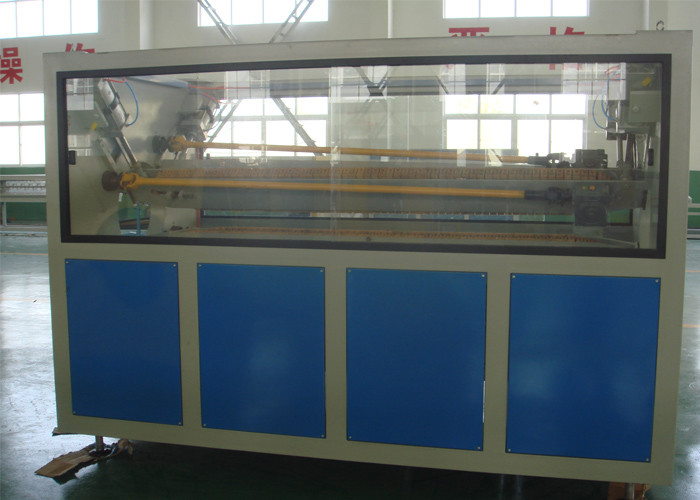

6.0打抜き機SGQG-63

--適用範囲Φ20~Φ63mm

--方法を締め金で止めること　　　空気に締め金で止めること

　

--刃の物質的な合金の刃

--形態の円の切断の切断

--働く線形速度0.3-5 M/min

--有効なストローク1500mm

--回転モーター力1.1kw



7.0転覆ブラケットSTF-6000

--管長さ6000mmの荷を下すこと

--折り返し材料　　　ステンレス鋼の磨くこと

　

--空気制御、固定長の自動転覆

8.0制御システム

--温度調整Omron

--インバーターABB

--接触器Siemens
