200mm波形ケーブルの保護管の放出ライン

SJ90/33押出機が付いている50mm-200mm波形ケーブルの保護管の放出の行

生産ラインリスト

詳しい技術情報

1.0単一ねじ押出機SJ 90x30

--ねじHV>740のバレルねじ硬度

--バレルHV>940の物質的な38CrMoAlA硬度

--窒化の処理

--バレルの窒化0.4の深さ--0.7mm

--ねじ窒化0.3-0.6mmの深さ

--ねじ90mmの直径

--L:D 30の︰ 1

Heating&の冷却

--バレルの暖房の地帯5の地帯x 4.5kw

--バレルの冷却地帯5の地帯x 0.18kw

--23kwを熱するバレルの力

運転

--ACモーター150-1500 r.p.m 75kw

--コンバーター富士

--車輪箱ギヤ運転

--ギヤ物質的な20CrMnTi

--ギヤ タイプ螺旋形ギヤ

--最高。出力260kg/h

1.1自動供給システム

--自動ドライヤー1pcs

--物質的な自動ローダー1pcs

2.0型

2.1頭部は死ぬ

--指定:Φ50、Φ63、Φ75、Φ90、Φ110、Φ160、Φ200mm

--構造の螺線形は死ぬ

--物質的な40 Crの窒化及び癒やすこと

2.2型のブロック

--物質的な良質のアルミ合金

--量35組

--冷却のタイプ空冷

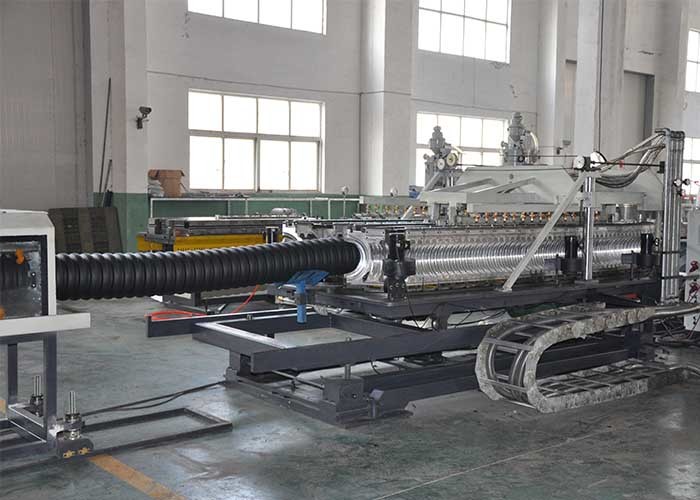

3.0形作機械SBCJ-200

--モジュールの鎖の長さ4620のmm

--量のモジュール35の組（アルミニウム型）

--インバーター1pcs

--上及び下の同相ドライブ モーター3.7kw

--冷却モード空冷

--モジュールの冷却チャネル1.8MPaの圧力

--中央高さ（mm） 1050mm （調節可能）

--モジュールΦ 50、Φ 63、Φ 75、Φ 90、Φ 110、Φ 160、Φ 200のmm

--システム1セットの自動注油

--冷水の温度8-20℃

--最高。使用水量1.5 cum/h

--最高。横の調節±50 mm

--最高。直立した調節100つのmm

--機械3000kgの重量

4.0打抜き機STG-200

--管の直径ID Φ50-Φ200mm

--シリンダーによる「半分の」クランプを締め金で止めること

--空気締め金で止めること

--固定長の切断:機械を形作ることは管の長さを数え、切断順序を与える。

5.0ブラケットを転覆させること

--長さ6000mm

6.0 PLCの制御システム

--温度調整

--接触器（Siemens）

--英国メニュー

--人間機械インターフェイス10.4 1set （Siemens）

--新しい世代PLCシステム1set （Siemens）

--タッチ画面、マン・マシン ダイアログ
